Выключатель автоматический однополюсный: как устроен

Электрическая распределительная система, состоит из нескольких элементов, один из них – выключатель автоматический однополюсный, обеспечивающий безопасное управление ответвлениями от электрощитка. Изготовление такого оборудования подчиняется требованиям ГОСТ Р 50345-99. В этом нормативно-правовом акте зафиксированы конструктивные особенности таких электротехнических изделий, сфера использования и технические характеристики. Однополюсный автомат должен обеспечивать подачу тока со штатными характеристиками и перекрывать электроснабжение в случае возникновения нештатных ситуаций (коротких замыканий, перепадов напряжения).

Особенности конструкции

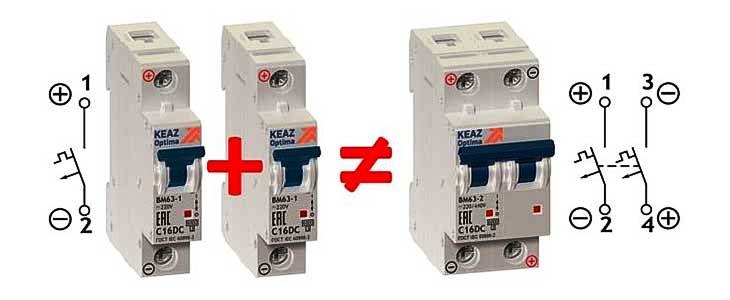

В отличие от коммутирующих устройств других типов однополюсный автомат обеспечивает отключение только одного провода, защитные свойства обеспечиваются наличием в конструкции однополюсного автомата теплового и электромагнитного расцепителя. Тепловой расцепитель срабатывает в том случае, когда нагрузка превышает предельно допустимое значение, и эта нагрузка действует в течение длительного промежутка времени. Электромагнитный расцепитель срабатывает мгновенно, если на сети произошло короткое замыкание. Тепловой расцепитель устроен на основе биметаллической пластины, которая деформируется при прохождении через нее тока, превышающего установленное значение. При деформации пластина изгибается, благодаря чему она толкает рычаг, что приводит к прекращению подачи электричества.

Электромагнитный расцепитель устроен совершенно по другому принципу: он состоит из катушки с установленным внутри нее сердечником. Если через катушку проходит ток короткого замыкания, то это приводит к формированию электромагнитного поля и изменению положения сердечника, а значит, и к отключению питания.

Базовые характеристики устройства

В электротехнических магазинах и на виртуальных торговых площадках представлен широкий выбор однополюсных автоматов. Чтобы не ошибиться с выбором, необходимо внимательно изучить основные характеристики устройств:

• начальное напряжение сети;
• частота тока;
• номинальная сила тока;
• пропускная способность выключателя;
• гарантированная прочность схемы;
• работоспособность устройства;
• класс пожаробезопасности и влагостойкости;
• максимальная площадь сечения подключаемого провода.

Эти характеристики должны соответствовать условиям использования автоматического однополюсного выключателя. При выборе оборудования нужно обратить еще и на компанию-производителя, предпочтение лучше всего отдавать продукции всемирно известных брендов. Именно такие однополюсные автоматы реализует компания «СКМ-Электро» причем по самым привлекательным ценам.
