Автоматические выключатели: как правильно подключить?

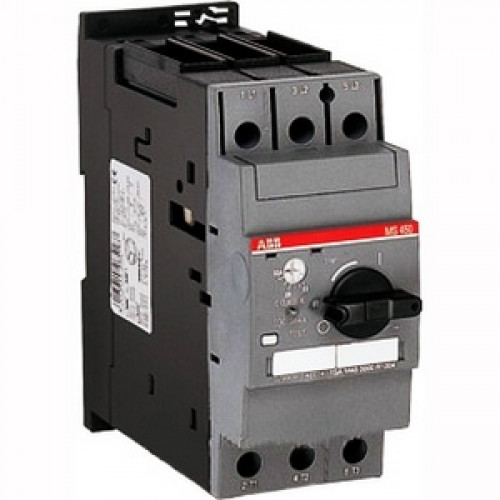

Выбрать устройство для защиты электрической сети – только полдела, гораздо сложнее его правильно смонтировать. Причем сложности могут возникнуть даже с самыми надежными и популярными моделями, к числу которых относится автоматический выключатель ABB, олицетворяющий собой непревзойденное немецкое качество. Чтобы избежать трудностей, необходимо знать некоторые нюансы и особенности установки подобных приборов.

Как производится монтаж автоматических выключателей на распределительный щиток?

Чтобы избежать коротких замыканий, поражения электрическим током, порчи бытовой техники или другого электрооборудования, необходимо придерживаться следующих правил:

• устройство размещается таким образом, чтобы при включении рычаги двигались вверх, а при выключении – вниз;
• питающий провод должен подключаться к неподвижному контакту (это требование отражено в документации ПУЭ), определить местонахождение неподвижного контакта можно по схеме на корпусе;
• подключать питающий провод нужно при выключенном токе, проверить его можно при помощи указателя напряжения;
• необходимо установить принадлежность проводников – синий – ноль, желтый с зеленой полосой – земля, а оставшийся провод – фаза;
• фаза и ноль подключаются на клеммы автомата, а земля подключается отдельно на проходную клемму;
• перед подключением проводов необходимо удалить примерно 1 см изоляции и раскрутить контактные винты;
• токопроводящие жилы вставляются в контакты и плотно прижимаются винтами.

После подключения проводов необходимо проверить правильность подключения и включить питание.

Чего нельзя допускать при монтаже устройств?

Как видим, устанавливать автоматические выключатели не так сложно, тем не менее, даже опытные электрики подчас допускают ошибки. Рассмотрим наиболее распространенные.

Попадание изоляции под контакт

Если допустить попадание изоляции под контакт, это повлечет за собой крайне нежелательные последствия, из-за того что изоляция препятствует плотному прилеганию токопроводящей жилы и клеммы. В частности, такая ошибка может привести к выгоранию автомата и периодическому отключению электричества. В худшем случае эта ошибка приводит к пожару. Чтобы избежать столь нежелательных последствий, нужно внимательно наблюдать, как установлен и затянут провод в гнезде.

Неверная подготовка жил проводов и кабелей

Ранее уже говорилось, что при установке автоматического выключателя нужно удалить 1 см изоляции, этого достаточно для обеспечения хорошего контакта. При необходимости такой контакт можно улучшить без дополнительных затрат. Если к автомату подключаются кабели с монолитной жилой, то рекомендуется сделать на концах токопроводящей жилы U-образный изгиб. Благодаря этому обеспечивается большая площадь соприкосновения провода и поверхности клеммы.

Ошибки при подключении многожильных проводов

Использование провода с цельной токопроводящей жилой не всегда удобно, так как он уступает в эластичности аналогу с многопроволочной жилой. Однако подключение такого провода имеет несколько особенностей. Очень часто многожильные провода подключают к автомату без оконцевания, что является большой ошибкой. Дело в том, что при стягивании многопроволочной жилы проволоки кабеля сжимаются и обламываются, что приводит к ухудшению контакта. Чтобы это исключить, нельзя стягивать голый многожильный провод в клемме. Для подключения такого провода нужно выполнить оконцевание при помощи специальных наконечников. Некоторые монтажники используют альтернативный способ оконцевания – пайку проводов под зажим автомата. Однако это большая ошибка, так как луженое паяльником соединение со временем начинает «плыть» и выгорать, что в итоге может привести к возгоранию.
