Электрощиты для ЦАГИ: управление аэродинамической испытательной установкой

СКМ-ЭЛЕКТРО продолжает реализовывать высокотехнологичные проекты для научно-исследовательских и оборонных отраслей. Один из примеров — комплекс щитов управления для аэродинамической испытательной установки Центрального аэрогидродинамического института имени профессора Н.Е. Жуковского (ЦАГИ).

ЦАГИ — ведущий научно-исследовательский центр в области аэродинамики, авиационной и ракетно-космической техники. Испытательные стенды, эксплуатируемые в институте, требуют высокой точности, надёжности и полной адаптации под динамические нагрузки, характерные для аэродинамических потоков. Управление такими установками осуществляется посредством сложных систем автоматики, сочетающих частотное регулирование, прецизионный контроль параметров и масштабируемую архитектуру шкафа.

Техническое оснащение

Нашей компанией был реализован полный цикл сборки комплекса из нескольких шкафов, включая:

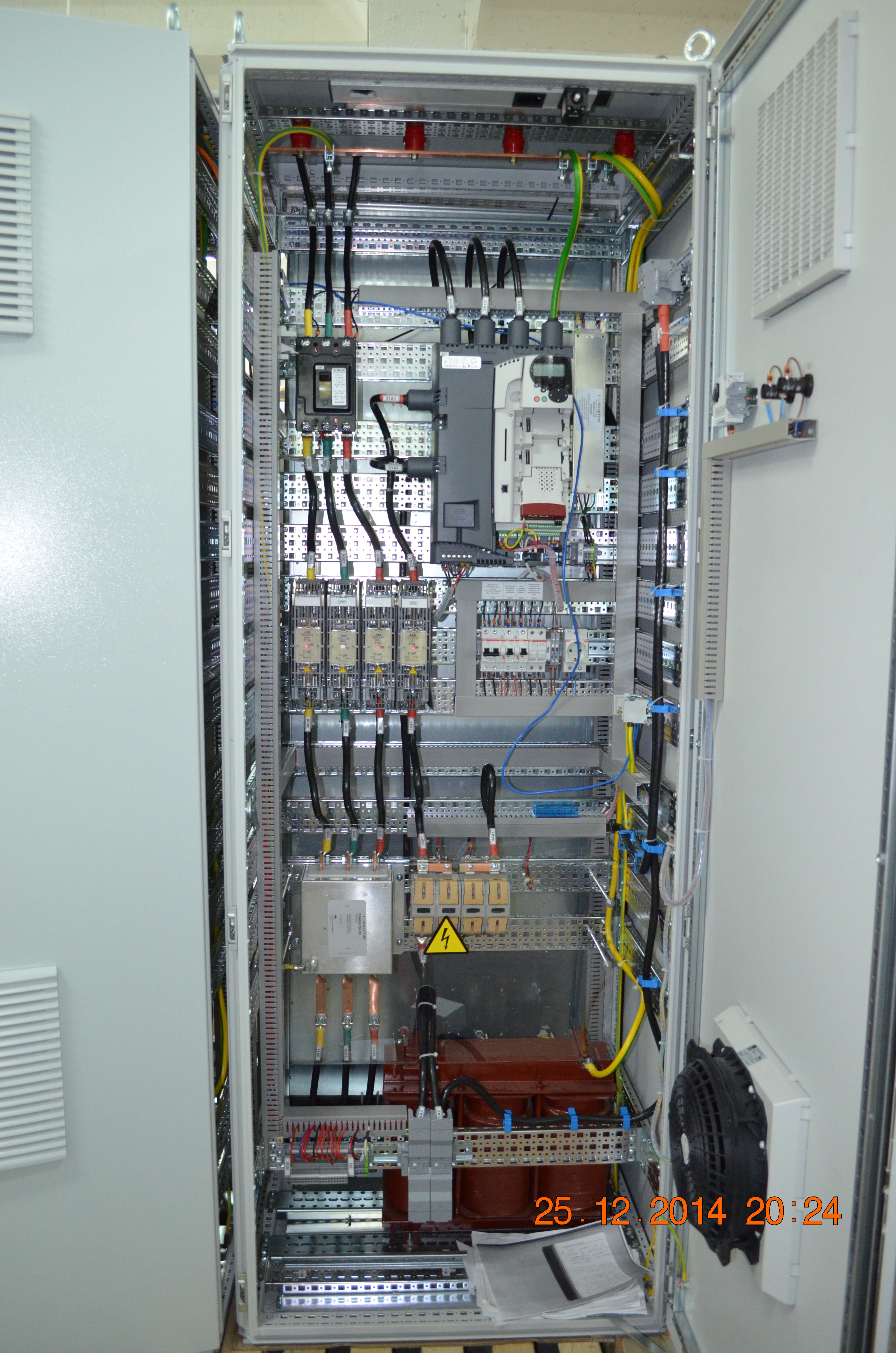

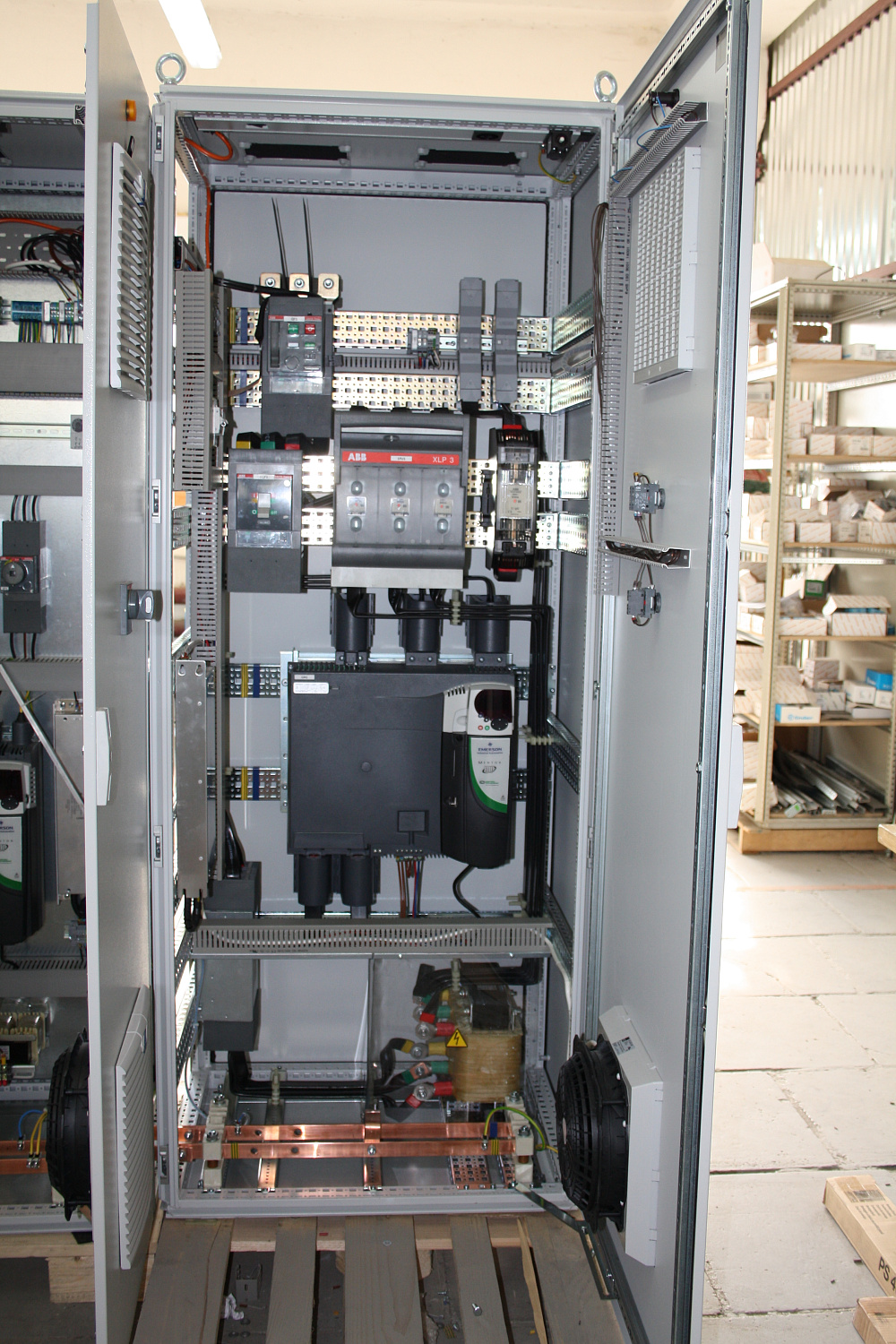

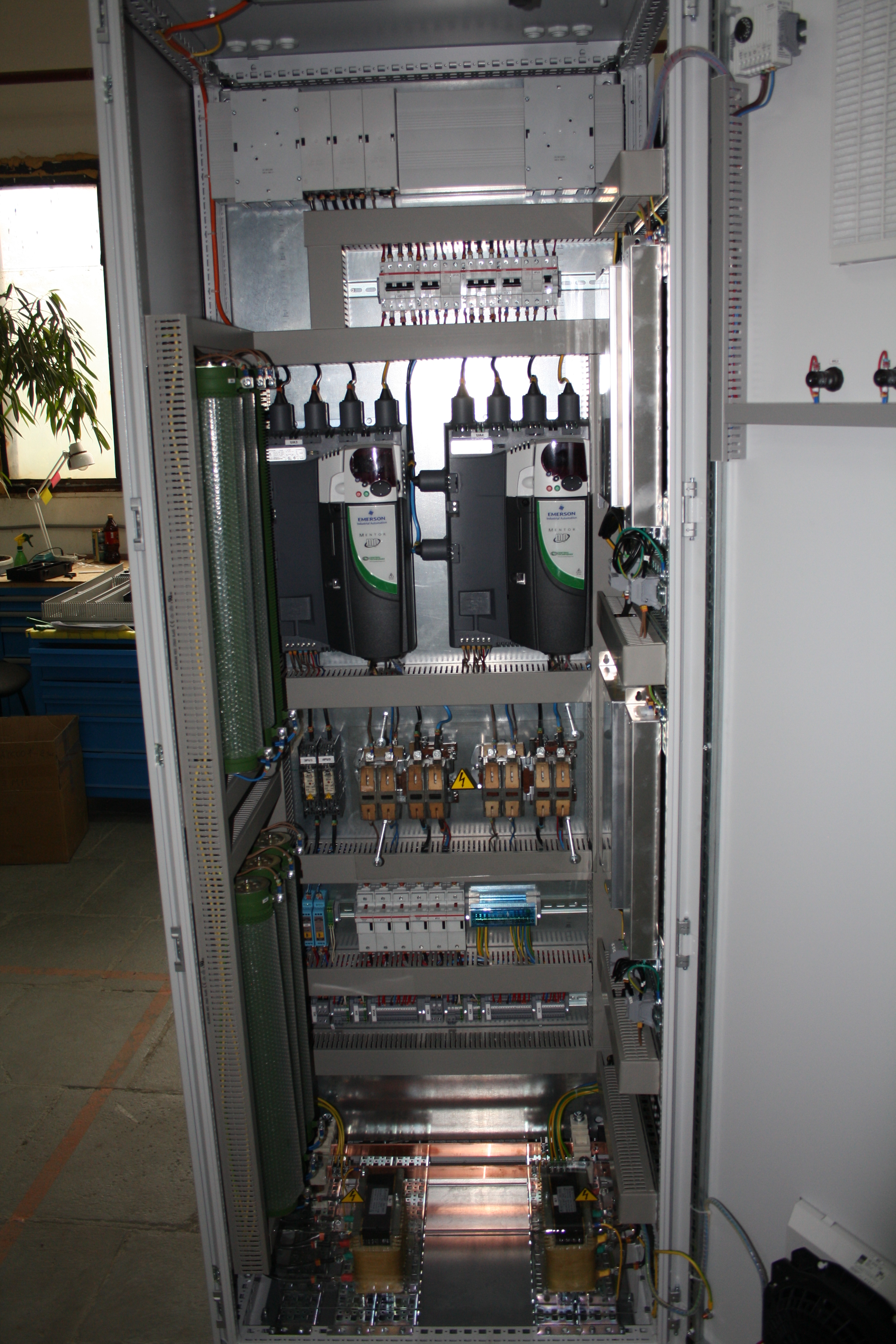

- Шкафы управления приводами на базе преобразователей частоты Control Techniques (Emerson/NEC);
- Силовые распределительные шкафы с трансформаторами и модулями торможения;

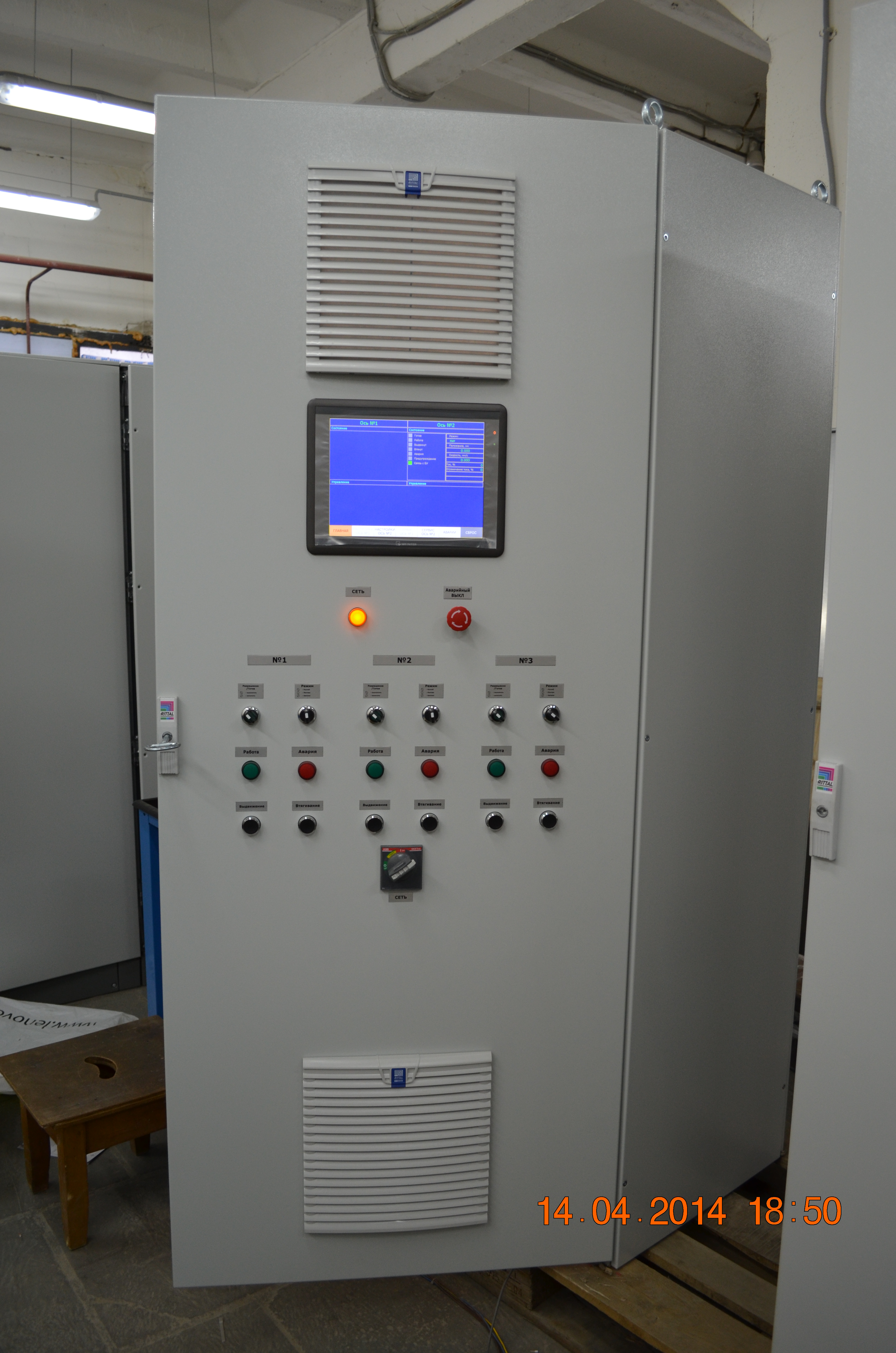

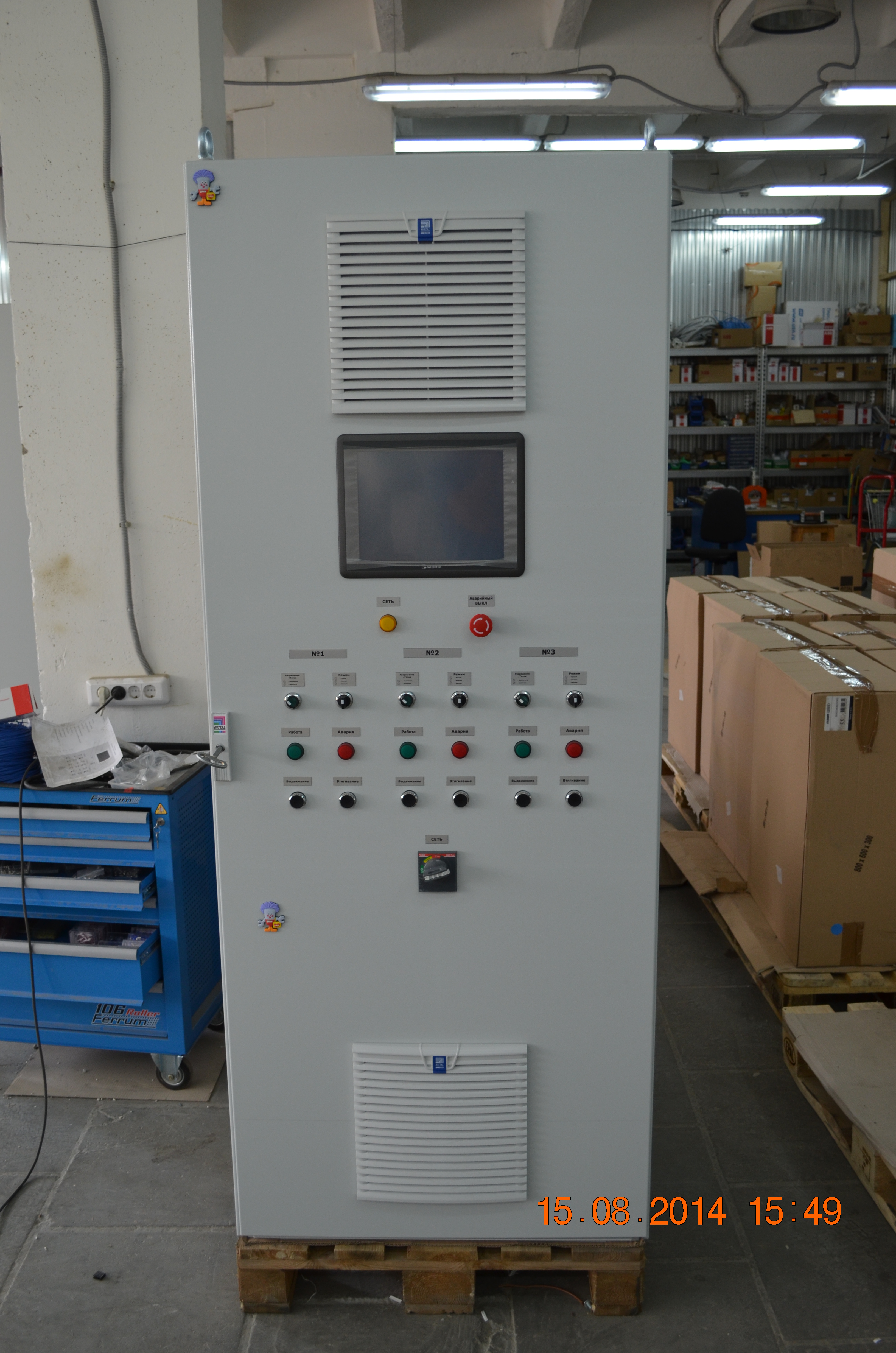

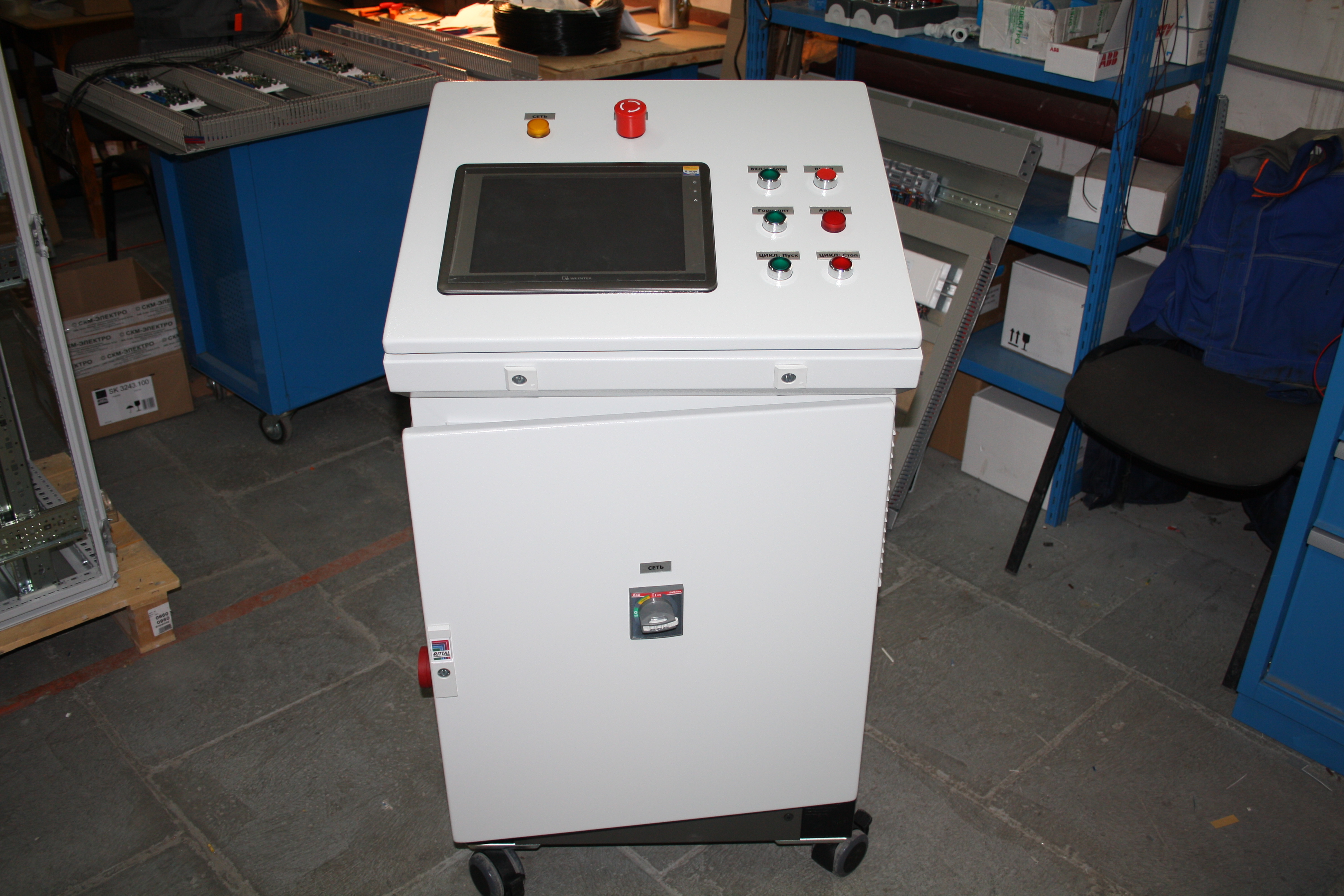

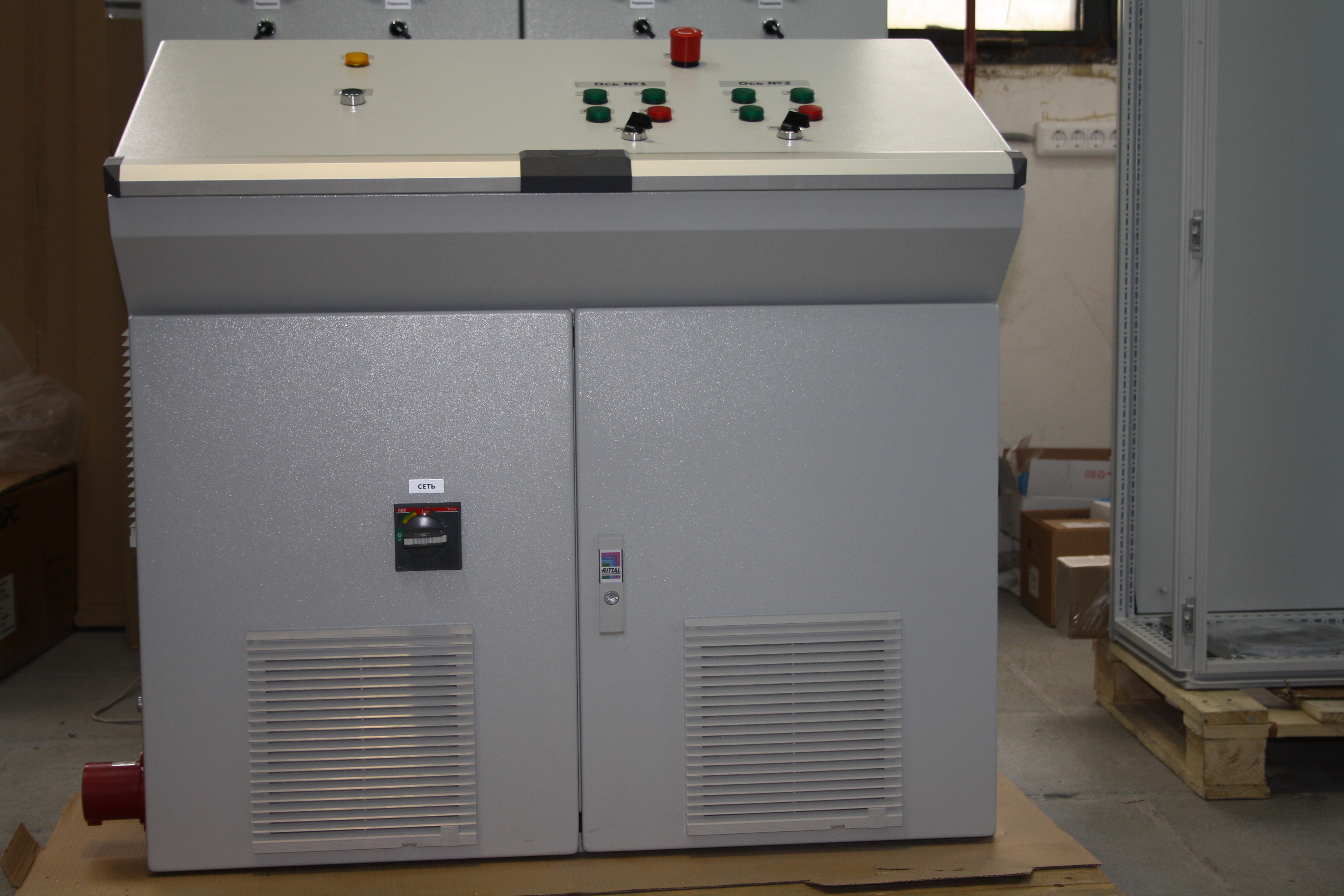

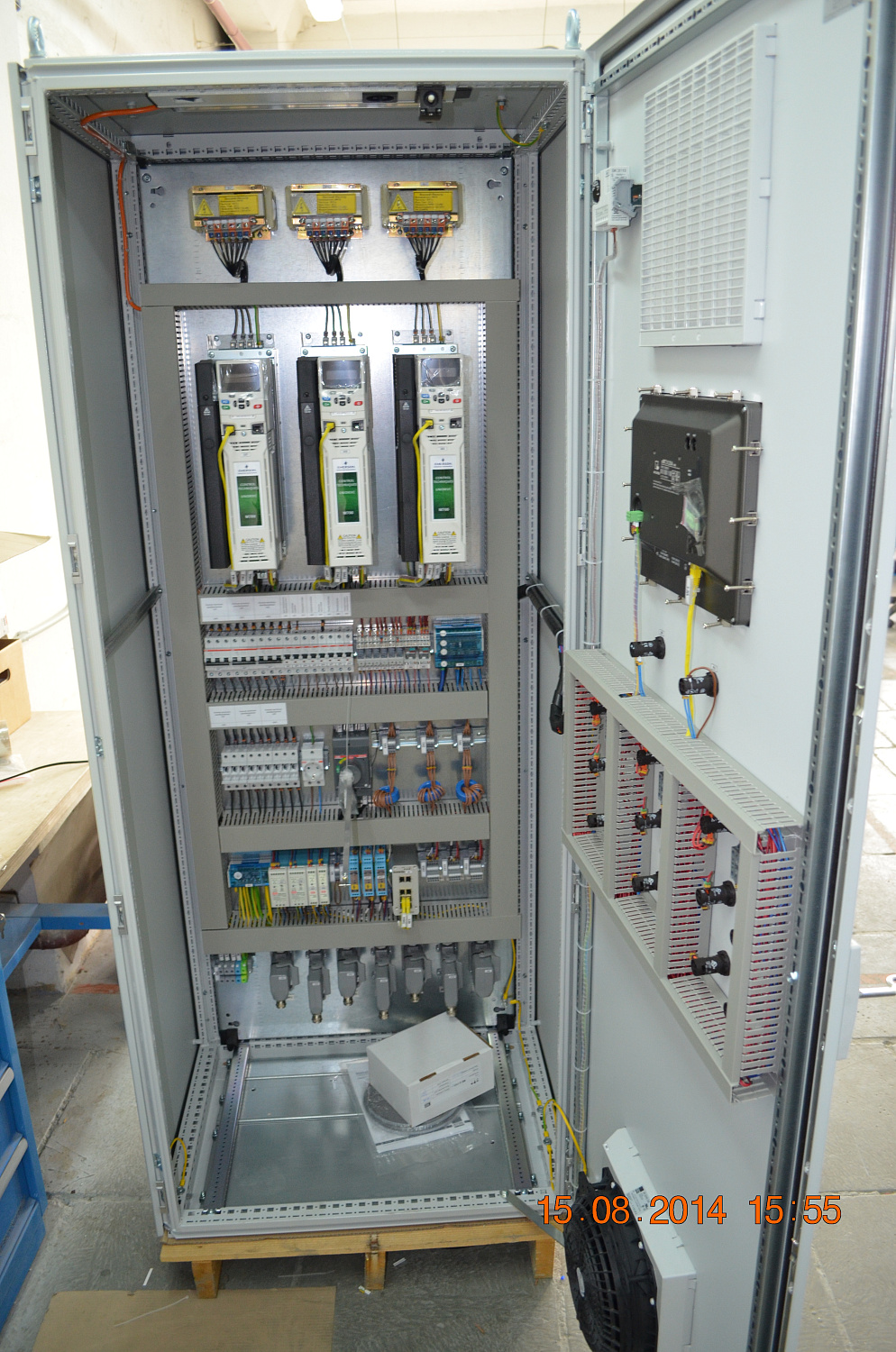

- Панель оператора с сенсорным интерфейсом для мониторинга и управления;
- Системы охлаждения, обеспечивающие температурную стабильность оборудования в условиях длительных нагрузок;
- Промежуточные реле, защитные автоматы и интерфейсные модули, обеспечивающие отказоустойчивость и модульность системы.

Отдельное внимание было уделено сборке и прокладке силовой части — используются бронированные кабели, гибкие шины и крепёж по промышленным стандартам. Вся коммутация выполнена с учетом требований электромагнитной совместимости и норм ПУЭ.

Особенности проекта

Для аэродинамической установки важно не просто управление включением/выключением электроприводов, а возможность гибко регулировать обороты, поддерживать заданные режимы и реагировать на переходные процессы. Все это реализовано благодаря использованию:

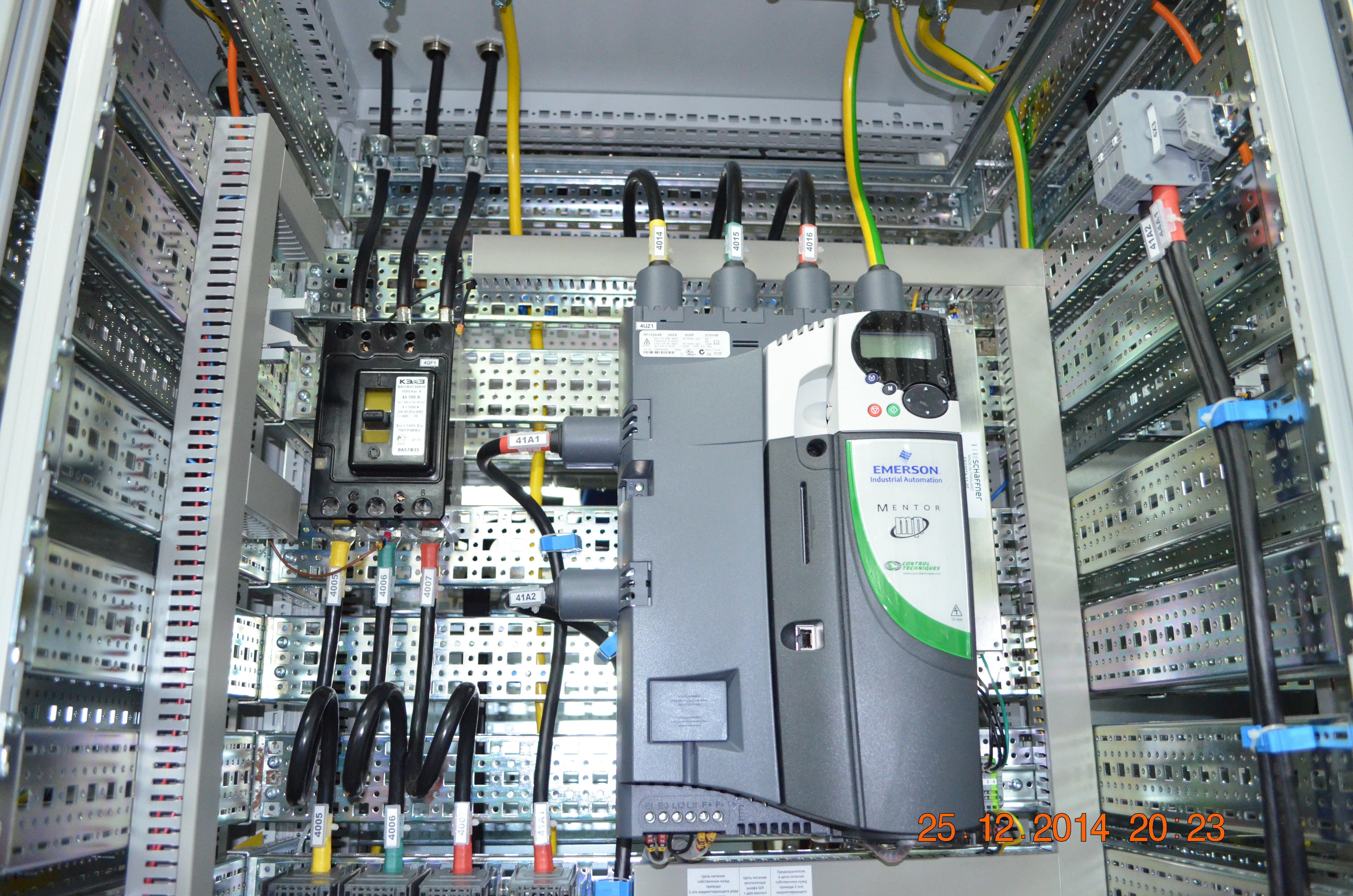

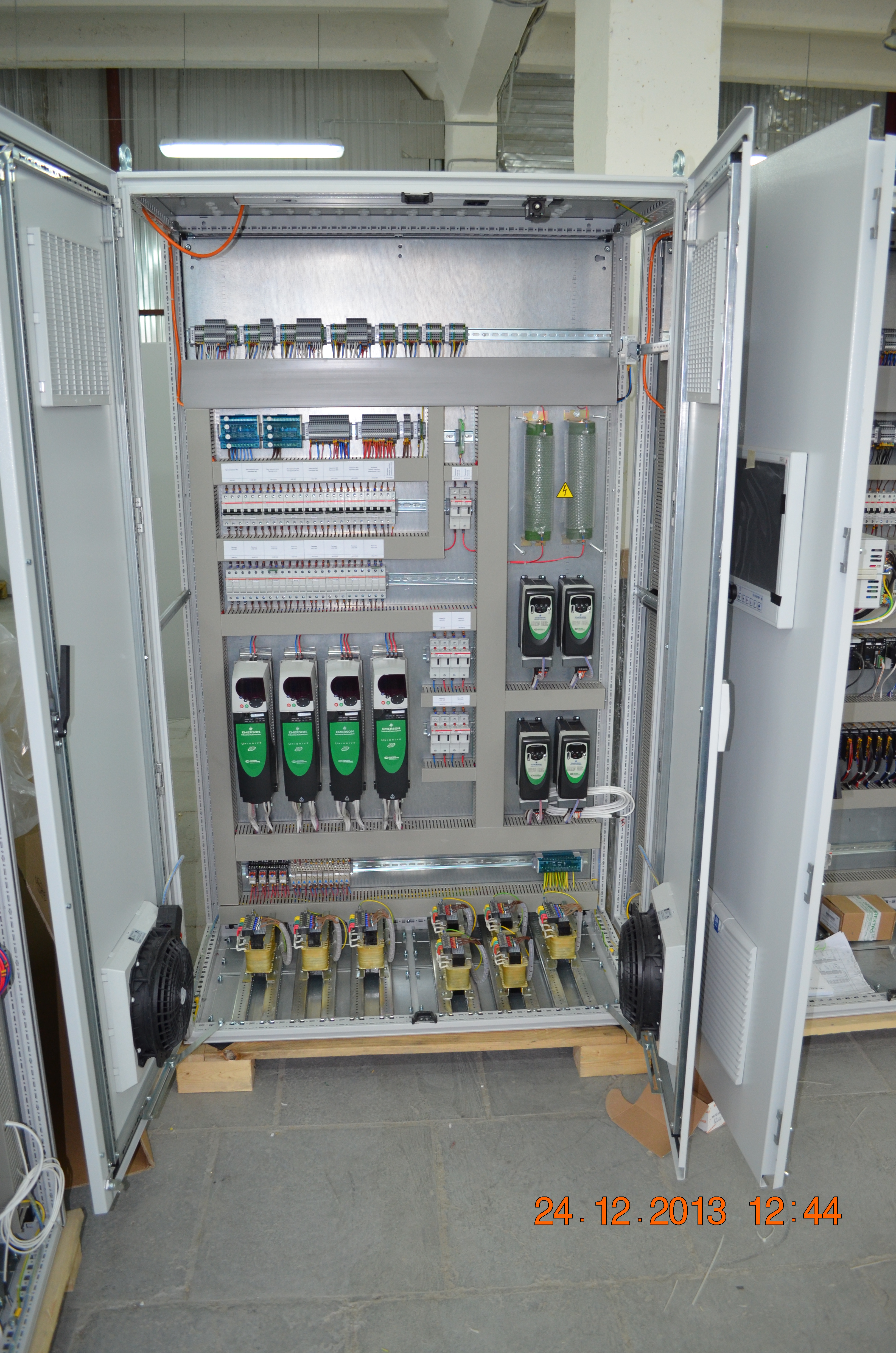

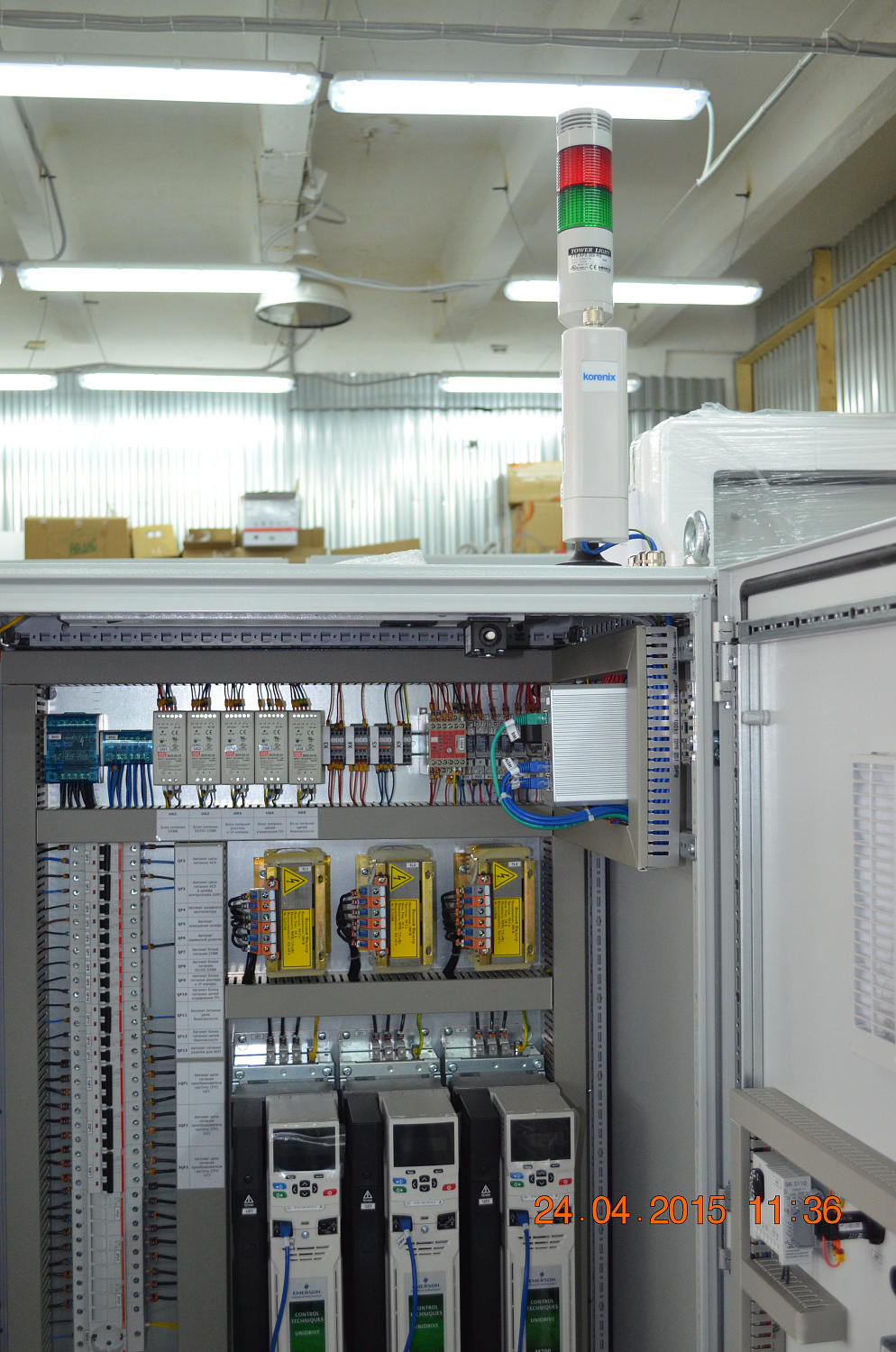

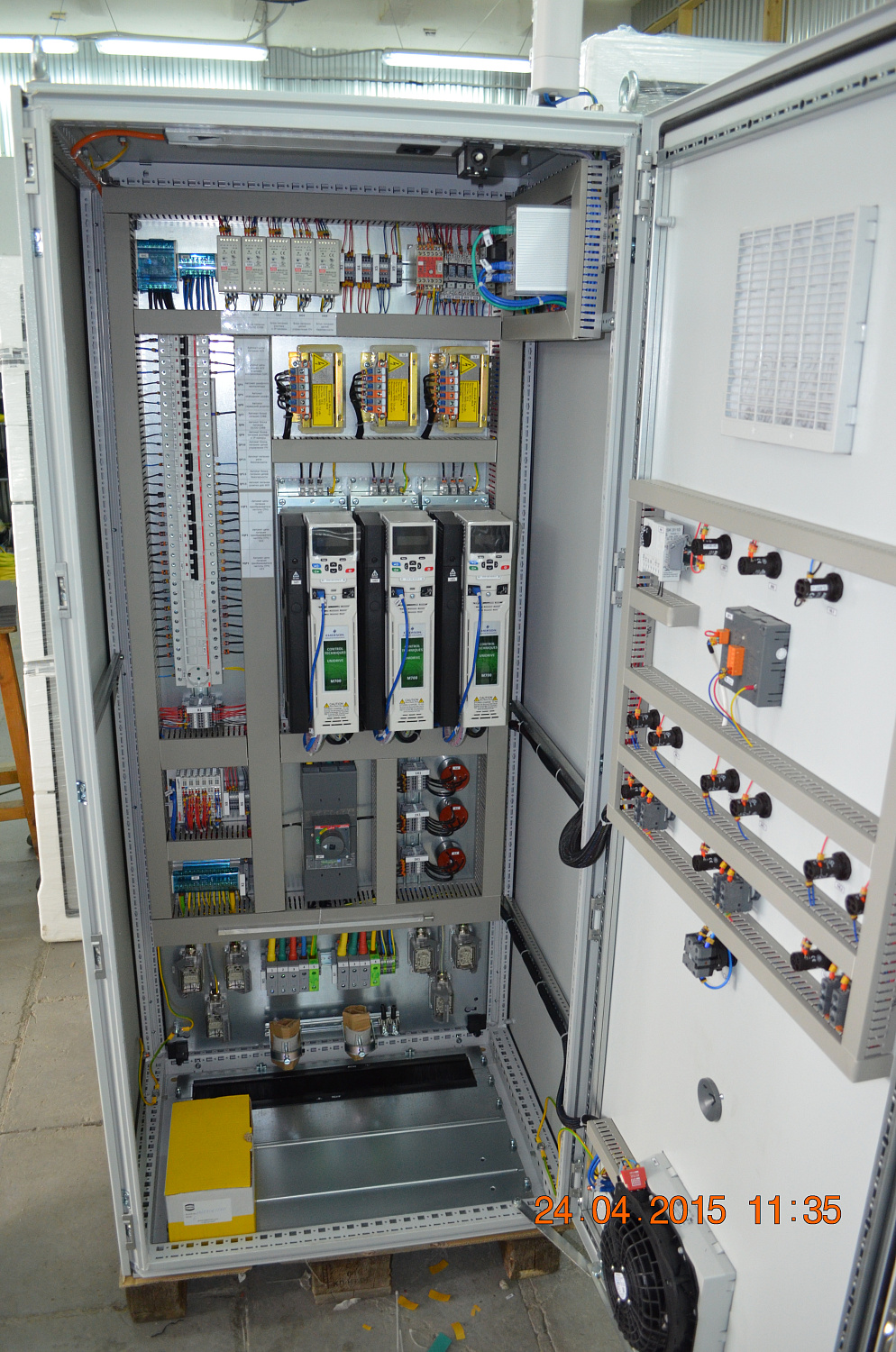

- Частотных преобразователей серии Mentor MP и Unidrive SP, установленных в стоечные шкафы;
- Программируемых логических контроллеров (ПЛК), интегрированных с АСУ комплекса;
- Систем плавного пуска и торможения;
- Резисторных блоков, установленных в отдельной секции.

Мы уделили особое внимание вентиляции и отводу тепла, применив вентиляционные модули и термостатические контроллеры, что критично для обеспечения стабильной работы в условиях длительных и непрерывных тестов.

Надежность и ответственность

Проекты, связанные с научными учреждениями, требуют не только высокой инженерной квалификации, но и безусловного соблюдения сроков, технической документации и требований по качеству. Наши изделия были сданы с полным пакетом проектных, монтажных и заводских испытаний.

СКМ-ЭЛЕКТРО гордится тем, что участвует в создании оборудования, которое помогает развивать аэрокосмическую отрасль и науку в России. Работа с ЦАГИ — это не просто проект, а признание нашего опыта и компетентности на уровне ведущих исследовательских институтов страны.
